| Modelo |

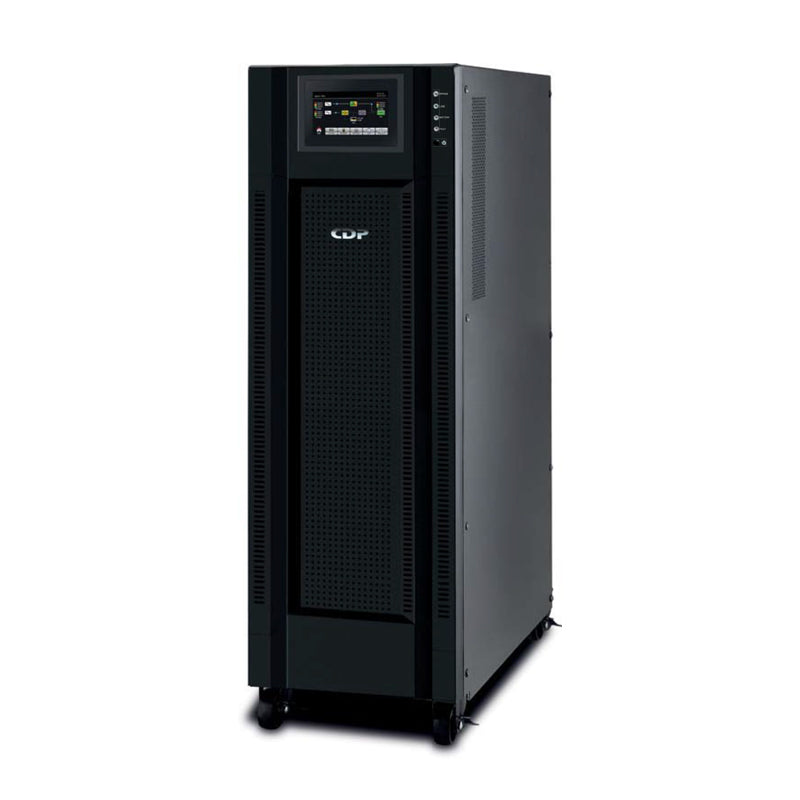

UP033-20HFAX |
| Capacidad |
20 KVA |
| Potencia |
20 KW |
| Tecnología |
True Online (Doble conversión) |
| Tecnología de inversor |
IGBT de 3 niveles |
| Transferencia |
0 ms |
| Eficiencia AC/AC ECO |
>99% |
| Eficiencia AC/AC |
>97% |
| Voltaje de entrada |
3x120/208 VCA o 3x127/220 VCA |
| Rango voltaje entrada |
138–270 VCA (L-L) |
| Voltajes opcionales |
380, 400, 415 VCA (por solicitud) |
| Frecuencia nominal |
50/60 Hz autoseleccionable |
| Rango de frecuencia |
40–70 Hz |
| Secuencia de fases |
1,2,3 (típico) |
| Sensor Tierra/Neutro |
Incluido |
| Filtros |
EMI, RFI |
| Conductores |
3 fases + Neutro + Tierra |
| Dual Input |
Incluido |
| Supresor de transientes |
Incluido |
| Protección IP |
IP20 |
| THD entrada |
<3% @ 100% carga lineal |
| Tipo de conexión |
Estrella |
| Salida |
3x208/120 VAC o 3x220/127 VAC |
| Regulación de voltaje |
±1% |
| Forma de onda |
Senoidal pura |
| THD (lineal/no lineal) |
≤2% / ≤4% |
| Factor de cresta |
3:1 |
| Capacidad de sobrecarga |
110% (60min), 125% (10min), 150% (1min) |
| Protección Bypass Manual |
Con sensor microprocesado |
| Frecuencia de salida |
50 o 60 Hz ±0.1% |
| Tipo de baterías |
VRLA / Litio selladas libres de mantenimiento |
| Voltaje DC |
±240 VCD |
| Cantidad de baterías |
60 |
| Cargador |
1.0~12.0 A ±10% (ajustable) |
| Autonomía |
8 y 19 minutos |
| Tiempo de recarga |
3 horas al 95% |
| Prueba de baterías |
Manual y programada |
| Arranque en frío |
Compatible |
| Temperatura operación baterías |
~0°C a 25°C |
| Humedad relativa |
0–95% sin condensación |
| Procesador |
DSC + DSP |
| Protecciones internas |
Breaker, fusibles, microprocesador |
| Display |
LCD táctil + LEDs + Mimic |
| Alarmas |
Audibles y visuales, condiciones anormales |
| Historial |
500 eventos |
| Puertos de comunicación |
RS232, USB, SNMP, Modbus, Dry Contact, EMD |
| Temperatura de operación |
0°C a 40°C |
| Ruido |
<60 dB a 1 metro |
| Altitud máxima |
3000 msnm sin derateo |
| Enfriamiento |
Ventilación forzada |
| Certificaciones |
IEC/EN 62040-1, -2, UL, NOM, ISO9001, ISO14001 |
| Sistema paralelo |
Compatible N+1 hasta 3 unidades |
| Dimensiones (mm) |
310 x 1200 x 810 |
| Peso |
240 kg |
