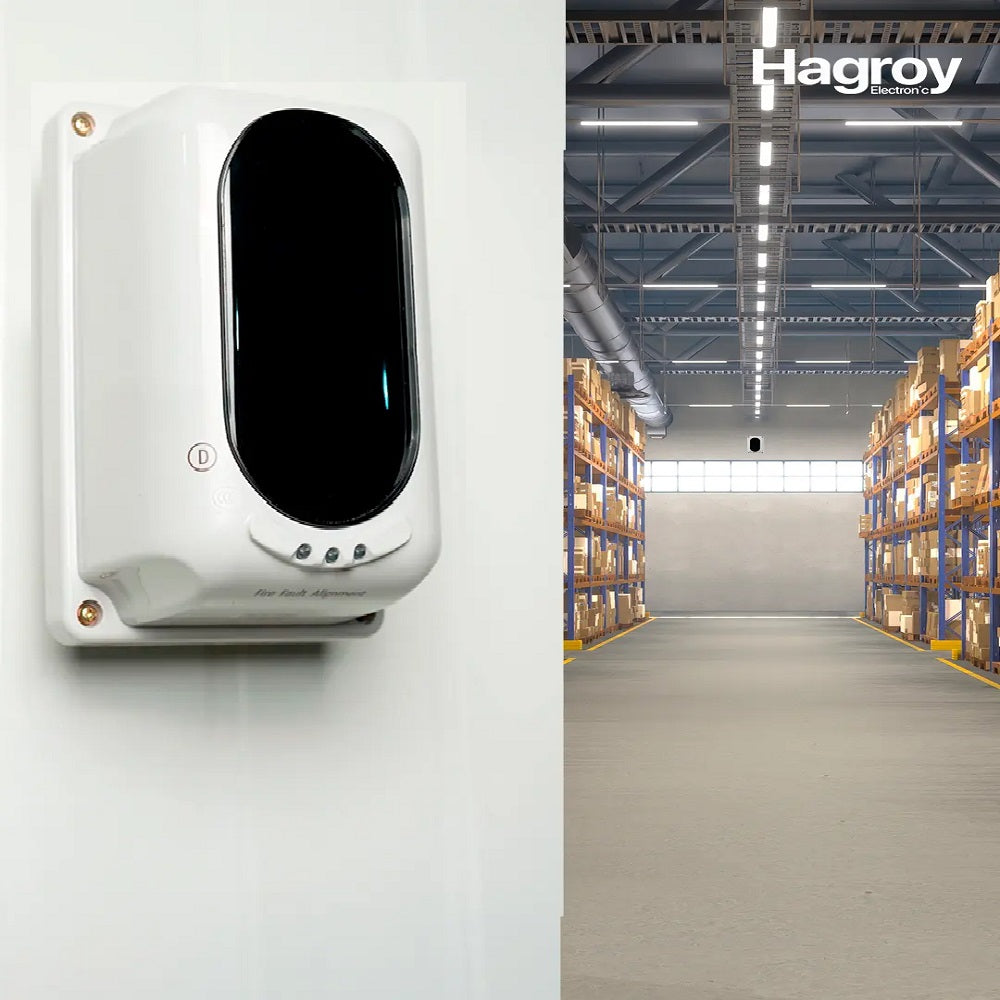

Es un detector beam de humo lineal que funciona mediante la emisión y recepción de un haz infrarrojo. Este haz se refleja en un espejo y sufre una disminución de intensidad al atravesar humo, lo que activa la señal de alarma. Es ideal para espacios amplios y de techos altos donde los detectores puntuales no son prácticos, tales como almacenes, centros comerciales, museos, fábricas y auditorios.
Características Principales
- Detección de humo por haz infrarrojo con espejo reflectivo.
- Rango de detección ajustable entre 8 y 100 metros.

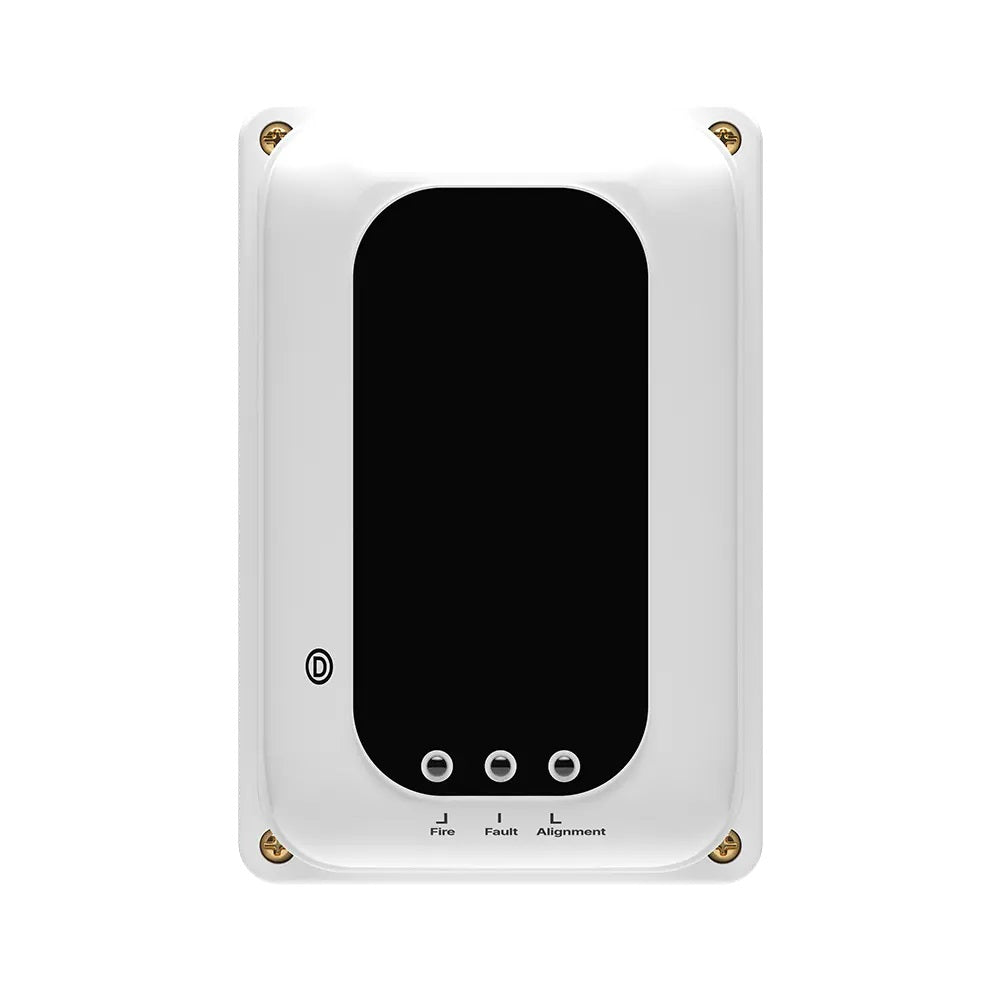

- Indicadores LED para alarma (rojo), falla (amarillo), alineación (verde) y monitoreo (rojo intermitente).
- Alineación automática asistida con herramienta magnética.
- Configuración de sensibilidad y distancia mediante programador portátil.
- Bajo consumo: ≤23mA en espera, ≤33mA en alarma, ≤55mA en alineación.
- Salida de relé para señal de fuego y falla (2A a 30VDC).
- Operación estable en ambientes de -10°C a +50°C.
- Alta tolerancia a humedad: 0 a 95% HR.
- Material resistente: ABS color gris, con grado de protección IP30.
- Instalación en línea recta entre detector y espejo.
- Fácil montaje en pared con soporte incluido.
- Requiere fuente de alimentación de DC 20V a 28V.
- Peso ligero: 476g con base.
- Ideal para ambientes con presencia de partículas finas o gases corrosivos.
| Especificación |
Detalle |
| Voltaje de Operación |
DC 20V – 28V |
| Corriente de Operación |
≤23mA (standby)
≤33mA (alarma)
≤55mA (alineación) |
| Ángulo del Haz |
±0.4° |
| Umbral de Detección |
2.3dB ±0.5dB |
| Capacidad del Relé |
2.0A a 30VDC (normalmente abierto) |
| Alcance |
Hasta 100m (AJUSTABLE CON PROGRAMADOR) |
| Indicadores LED |
Rojo (alarma), Amarillo (falla), Verde (alineación), Rojo intermitente (monitoreo) |
| Temperatura de Operación |
-10°C a +50°C |
| Humedad Relativa |
No especificado |
| Material / Color |
ABS / Gris |
| Grado de Protección |
IP30 |
| Peso con base |
No especificado |
