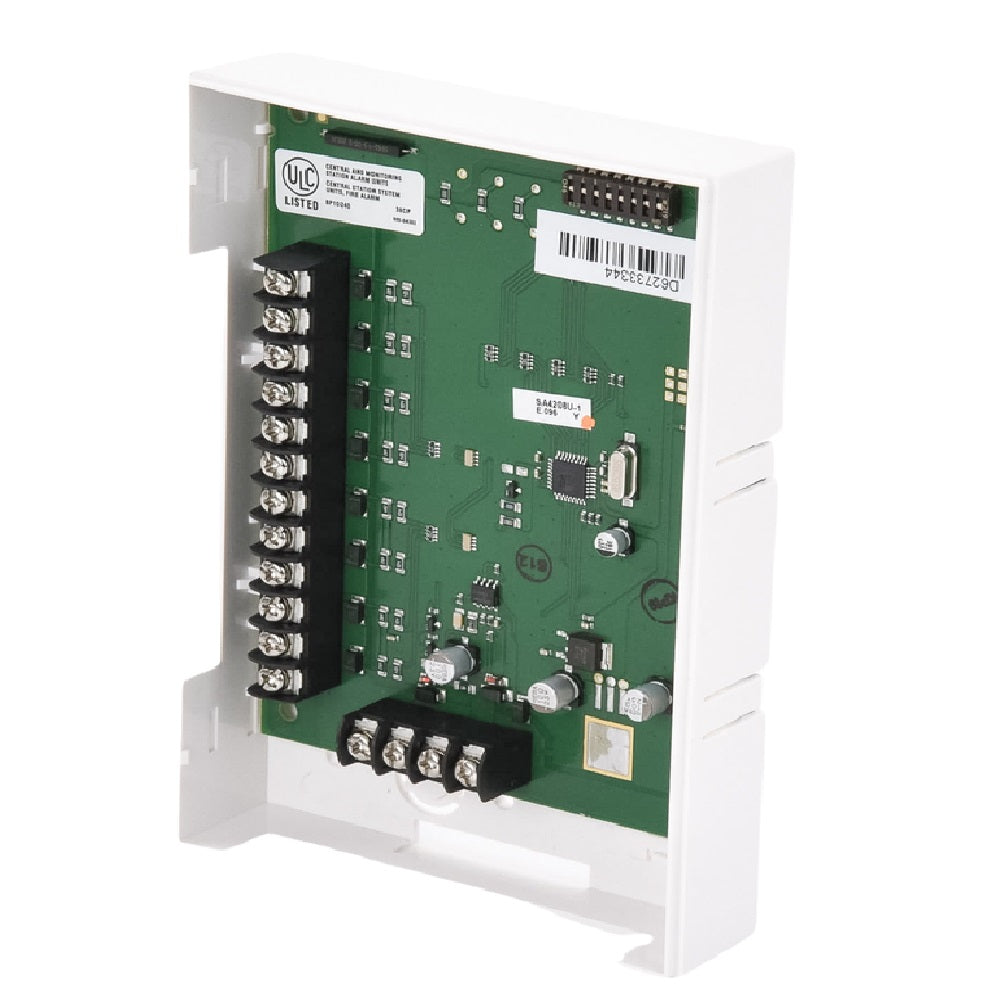

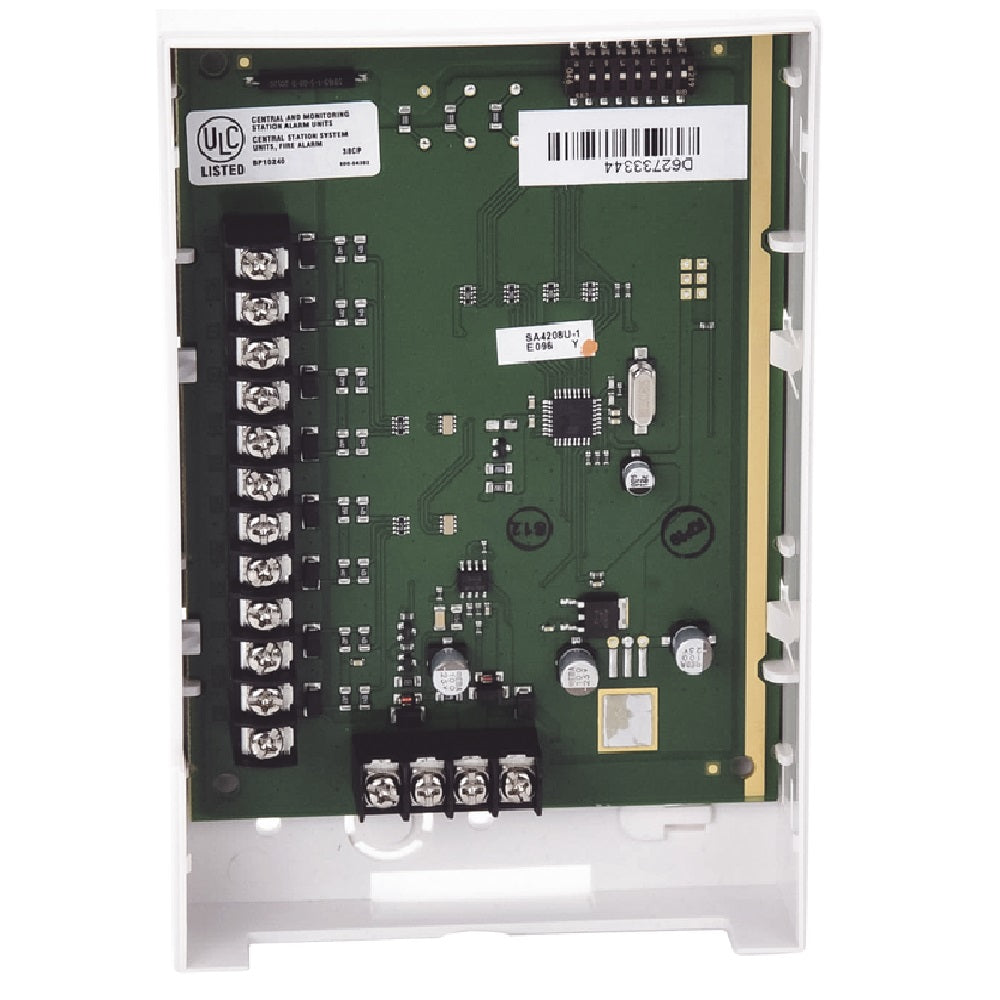

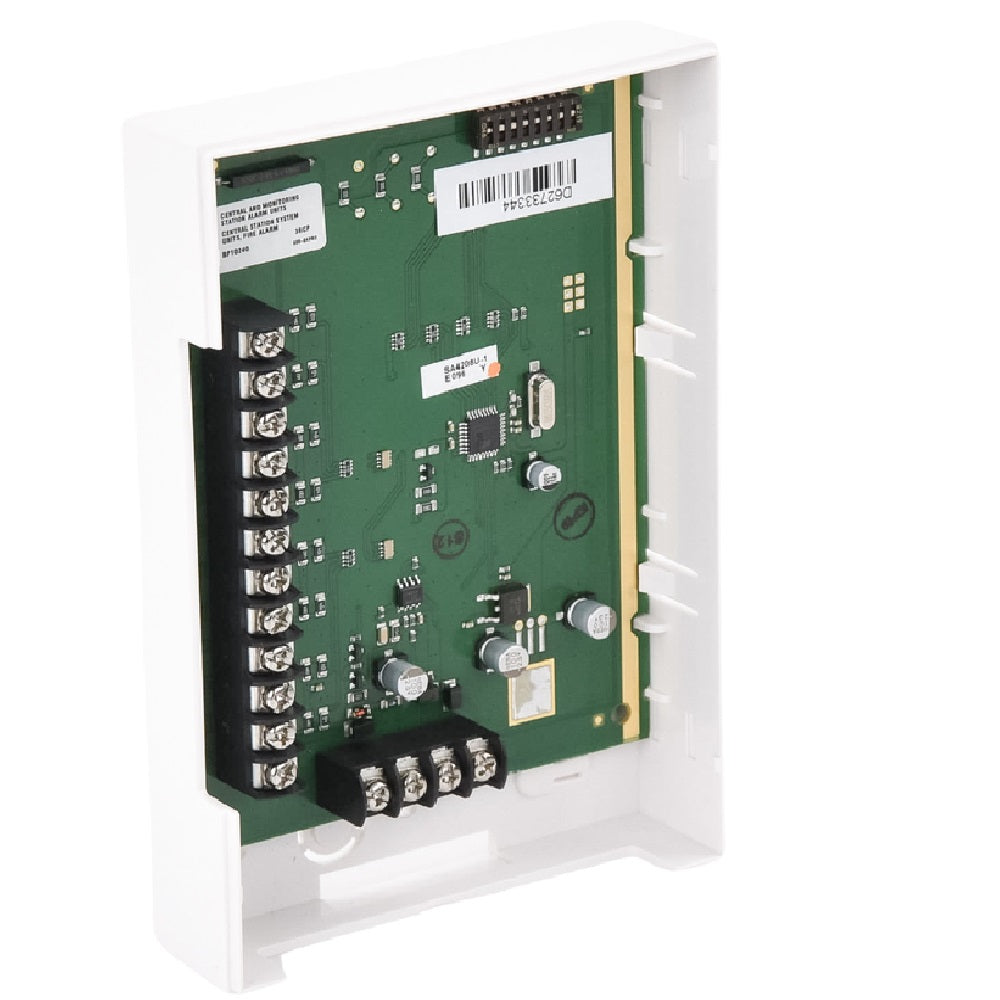

El módulo extensor de bucle ADEMCO VI-4297 V-Plex® es un accesorio para usar con los paneles de control Ademco que admiten dispositivos V-Plex (bucle de sondeo). El módulo VI-4297 recibe señales del panel de control a través de su bucle de “entrada” y luego retransmite copias mejoradas de estas señales a través de su bucle de “extensión”.
- El VI-4297 obtiene energía para su circuito interno y su bucle de extensión de una fuente de alimentación suplementaria, como la salida de alimentación auxiliar del panel de control. Además, el VI-4297 aísla las fallas de circuito abierto y cortocircuito que ocurren en su lazo de extensión de su lazo de entrada. Estas características permiten que el módulo VI-4297 se use para extender el lazo de sondeo del panel de control, para proporcionar corriente de lazo de sondeo adicional y para proporcionar lazos derivados eléctricamente aislados.
- El módulo VI-4297 está completamente supervisado y hace que el panel de control active indicaciones de falla de supervisión para los dispositivos cableados al lazo de extensión cuando falla la alimentación eléctrica al módulo, o cuando ocurre un circuito abierto o un cortocircuito en el lazo de extensión. Consulte las instrucciones de instalación del panel de control para conocer el tipo de indicación de falla de supervisión proporcionada.
ESPECIFICACIONES
| Físico |
6-7/16″ de ancho x 4-1/4″ de alto x 1-1/4″ de profundidad (163 mm x 108 mm x 32 mm) |
| Eléctrica |
Voltaje de entrada |
12 VCC |
| Corriente de entrada |
50 mA + Drenaje del bucle de extensión (128 mA máx.) durante el funcionamiento normal. Aumenta a 400 mA cuando el bucle de extensión está en cortocircuito. |
| Voltaje flotante |
13,65 VCC |
| Tiempo de espera |
Supera las 4 horas con una batería de 1,2 AH o más |
| Tiempo de recarga |
Hasta 48 horas |
| Misceláneas |
El termistor PTC proporciona protección de conexión de batería inversa |
| Corriente de salida |
128mA máx. No extraiga más de 128 mA en ningún tendido de cable de bucle de extensión individual. |
| Impedancia de línea máxima |
20 ohms |
| Listados de agencias reguladoras |
- UL 609 commercial burglary
- UL864 commercial fire,
- UL985 household fire
- UL1023 household burglary.
- NFPA-72 Compliant
|
