Descripción
Información básica sobre el S380-L4P1T
| Artículo | Detalles |
|---|---|
| Descripción | S380-L4P1T, 1*GE WAN, 4*GE LAN(PoE+, 50W) |
| Número de pieza | 98012178 |
| Modelo | S380-L4P1T |
| Primera versión compatible | V600R022C10 |

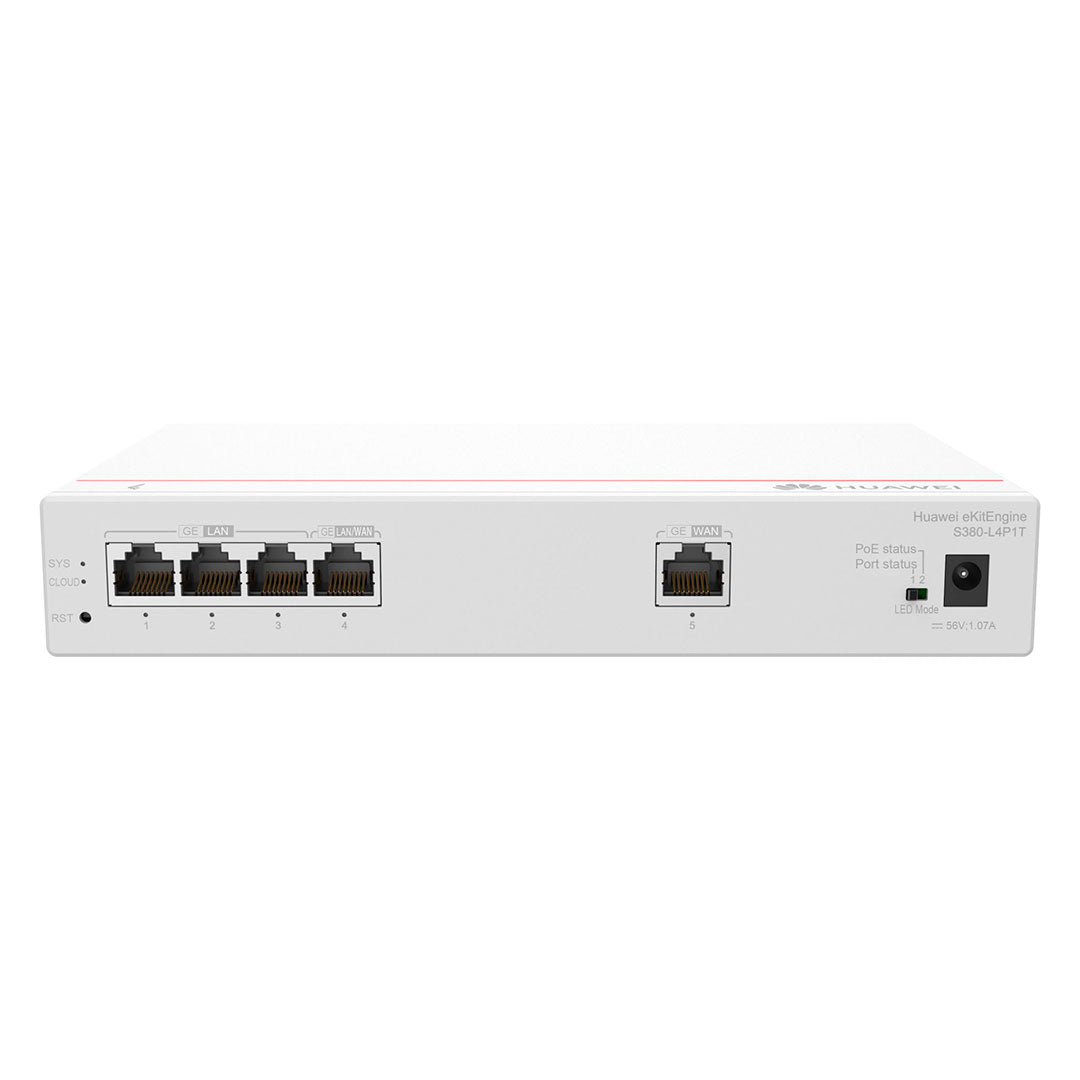

| Puerto | Tipo de conector | Descripción | Componentes disponibles |
|---|---|---|---|
| Puerto eléctrico LAN PoE+ de GE |
RJ45 Cable Ethernet |
Un puerto eléctrico LAN PoE+ de GE envía y recibe datos de servicio LAN a 10/100/1000 Mbit/s. El puerto admite la función PoE. |
Cable Ethernet |
| Puerto eléctrico GE WAN | RJ45 | Un puerto eléctrico GE WAN envía y recibe datos de servicio WAN a 10/100/1000 Mbit/s. | Cable Ethernet |
| Puerto eléctrico LAN/WAN PoE+ de GE | RJ45 |
Un puerto eléctrico LAN/WAN PoE+ de GE envía y recibe datos de servicio LAN o WAN a 10/100/1000 Mbit/s. El puerto admite la función PoE. |
Cable Ethernet |
Indicadores y botones
|
Indicador |
Nombre |
Color |
Estado |
Descripción |
|---|---|---|---|---|
|
SISTEMA
|
Indicador de estado del sistema
|
- |
Apagado |
El sistema no está funcionando o está en estado de reinicio. |
|
Verde |
Parpadeo rápido |
El sistema se encuentra en el estado de carga de encendido o de inicio de reinicio. |
||
|
Verde |
Parpadeo lento |
El sistema está funcionando normalmente. |
||
|
Verde |
Sigue así |
Durante la fase de preparación para el inicio del sistema, el indicador SYS permanece fijo en verde durante un máximo de 15 segundos. |
||
|
Rojo |
Sigue así |
El dispositivo no se puede iniciar o la fuente de alimentación está defectuosa. |
||
|
Nube |
Indicador de nubes |
- |
Apagado |
El dispositivo no está en el estado de administración de la nube. |
|
Azul |
Parpadeo rápido |
El dispositivo se está conectando a la nube. |
||
|
Azul |
Parpadeo lento |
El dispositivo está en el estado de administración de la nube. |
||
|
Azul |
Sigue así |
La red está conectada y el puerto WAN obtiene una dirección IP.
NOTA:
Esta función está disponible en V600R023C00 y versiones posteriores. |
||
|
- |
Indicador de puerto (estado del puerto)
|
- |
Apagado |
El puerto no está conectado o ha sido cerrado. |
|
Verde |
Sigue así |
Se ha establecido un enlace en el puerto.
NOTA:
Durante el inicio del dispositivo, todos los indicadores del puerto permanecen en verde fijo durante aproximadamente 2 segundos y luego se apagan, lo que indica que la inicialización del servicio ha finalizado. |
||
|
Verde |
Parpadeo |
El puerto está enviando o recibiendo datos. |
||
|
Indicador de puerto (estado PoE) |
- |
Apagado |
El puerto no suministra alimentación PoE. |
|
|
Verde |
Sigue así |
El puerto suministra energía al PD conectado. |
||
|
Verde |
Parpadeo |
La alimentación PoE del dispositivo es insuficiente y el puerto no puede proporcionar alimentación al PD. |
Sistema de suministro de energía
El dispositivo utiliza el adaptador de corriente incluido para alimentarlo y el dispositivo conectado. Este adaptador proporciona 50 W de potencia PoE, lo que garantiza la máxima potencia PoE en 3 puertos conforme a 802.3af o en 1 puerto conforme a 802.3at.
Sistema de disipación de calor
El dispositivo no tiene ventiladores y utiliza disipación de calor natural.
Especificaciones técnicas
| Artículo | Especificación |
|---|---|
| Dimensiones sin embalaje (alto x ancho x profundidad) [mm (pulg.)] |
Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo): 35,0 mm x 210,0 mm x 130,0 mm (1,38 pulg. x 8,27 pulg. x 5,12 pulg.) Dimensiones máximas (la profundidad es la distancia desde los puertos del panel frontal hasta las partes que sobresalen del panel trasero): 35,0 mm x 210,0 mm x 136,3 mm (1,38 pulg. x 8,27 pulg. x 5,37 pulg.) |
| Dimensiones con embalaje (alto x ancho x profundidad) [mm (pulg.)] | 90,0 mm x 285,0 mm x 180,0 mm (3,54 pulg. x 11,22 pulg. x 7,09 pulg.) |
| Altura del chasis [U] | 0,8 U |
| Material del chasis | Metal |
| Peso sin embalaje [kg(lb)] | 0,9 kg (1,98 libras) |
| Peso con embalaje [kg(lb)] | 1,1 kg (2,43 libras) |
| Consumo de energía típico [W] | 7,19 O |
| Disipación de calor típica [BTU/hora] | 24,5 BTU/hora |
| Consumo máximo de energía [W] | 61,65 W (PoE: 50 W) |
| Disipación máxima de calor [BTU/hora] | 210,4 BTU/hora |
| Consumo de energía estática [W] | 4,54 W |
| MTBF [años] | 75,89 años |
| MTTR [horas] | 2 horas |
| Disponibilidad | > 0,99999 |
| Ruido a temperatura normal (potencia acústica) [dB(A)] | Sin ruido (sin ventiladores), < 30 |
| Ruido a temperatura normal (presión acústica) [dB(A)] | Sin ruido (sin ventiladores), < 20 |
| Número de ranuras para tarjetas | 0 |
| Número de ranuras de alimentación | 0 |
| Número de módulos de ventiladores | 0 |
| Puertos de enlace ascendente | 1 x GE WAN |
| Puertos de enlace descendente | 1 GE WAN, 4 GE LAN (50 W PoE+) |
| Fuente de alimentación redundante | No compatible |
| Temperatura de funcionamiento a largo plazo [°C(°F)] | 0°C a 40°C (32°F a 104°F) a una altitud de 0-1800 m (0-5906 pies). |
| Restricción en la tasa de variación de la temperatura de funcionamiento [°C(°F)] | Cuando la altitud es de 1800-5000 m (5906-16404 pies), la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F) cada vez que la altitud aumenta en 220 m (722 pies). |
| Temperatura de almacenamiento [°C(°F)] | De –40 °C a +70 °C (de –40 °F a +158 °F) |
| Humedad relativa de funcionamiento a largo plazo [HR] | 5 % HR a 95 % HR (sin condensación) |
| Altitud de operación a largo plazo [m(ft.)] | 0–5000 m (0–16404 pies) |
| Altitud de almacenamiento [m(ft.)] | 0-5000 m (0-16404 pies) |
| Modo de suministro de energía | Adaptador de corriente |
| Tensión de entrada nominal [V] |
Entrada del adaptador de corriente: 100–240 V CA; 50/60 Hz Salida del adaptador de corriente: 56 V CC |
| Rango de voltaje de entrada [V] | Entrada del adaptador de corriente: 90–290 V CA; 47–63 Hz |
| Corriente máxima de entrada [A] | 1.07 A |
| Memoria | DDR4: 512 MB |
| Memoria flash | Memoria flash NAND: 512 MB |
| Almacenamiento | - |
| Puerto de consola | No compatible |
| Puerto de gestión de Eth | Puerto LAN |
| USB | No compatible |
| RTC | No compatible |
| Entrada RPS | No compatible |
| Protección contra sobretensiones del puerto de servicio [kV] | Modo común: ±4 kV |
| Protección contra sobretensiones en la fuente de alimentación [kV] | Adaptador de corriente: ±6 kV en modo diferencial y ±6 kV en modo común |
| Nivel de protección contra la entrada (a prueba de polvo/a prueba de agua) | IP20 |
| Tipos de ventiladores | Ninguno |
| Modo de disipación de calor | Disipación natural del calor |
| Dirección del flujo de aire | - |
| PoE | Apoyado |
| Proceso de dar un título |
Certificación EMC Certificación de seguridad Certificación de fabricación |
