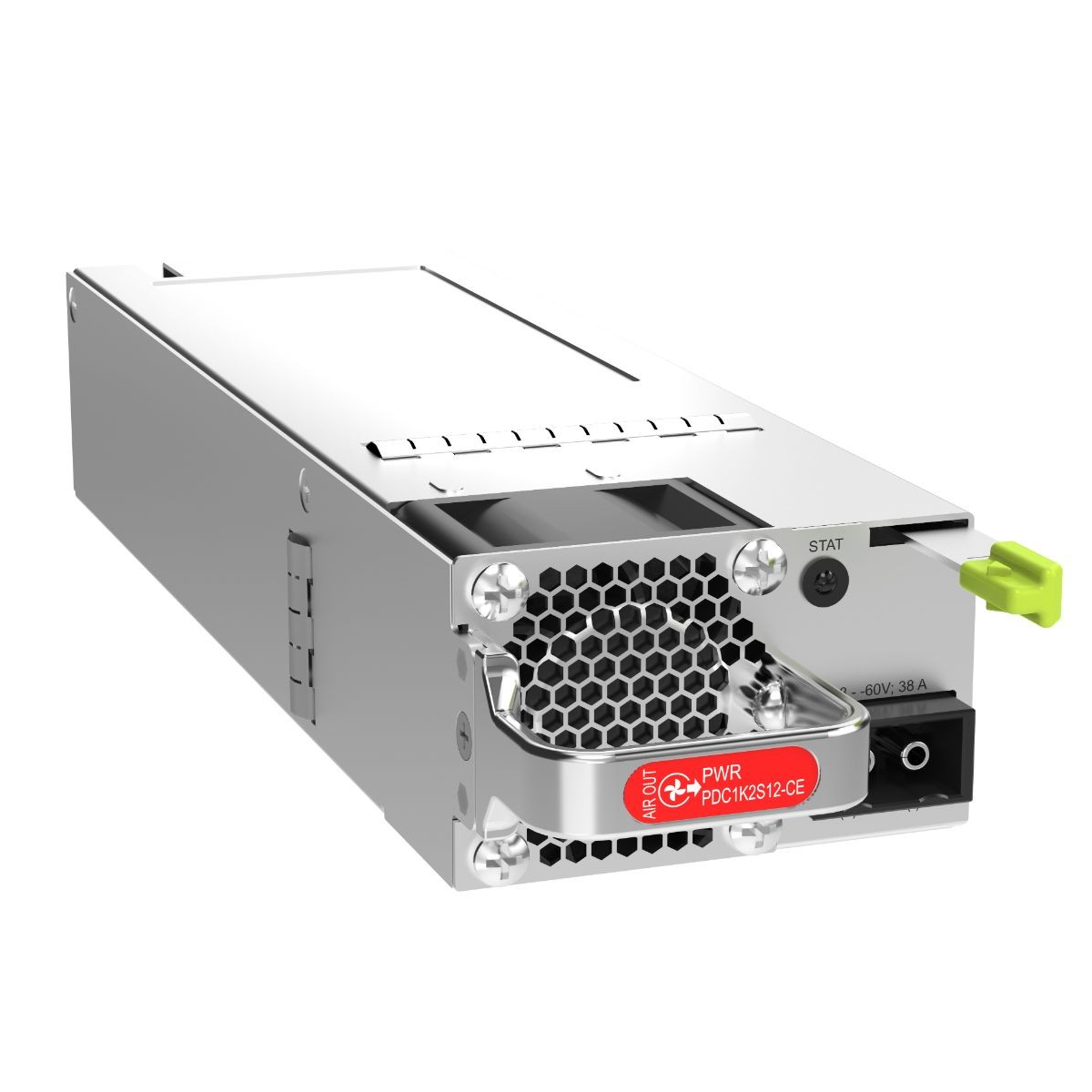

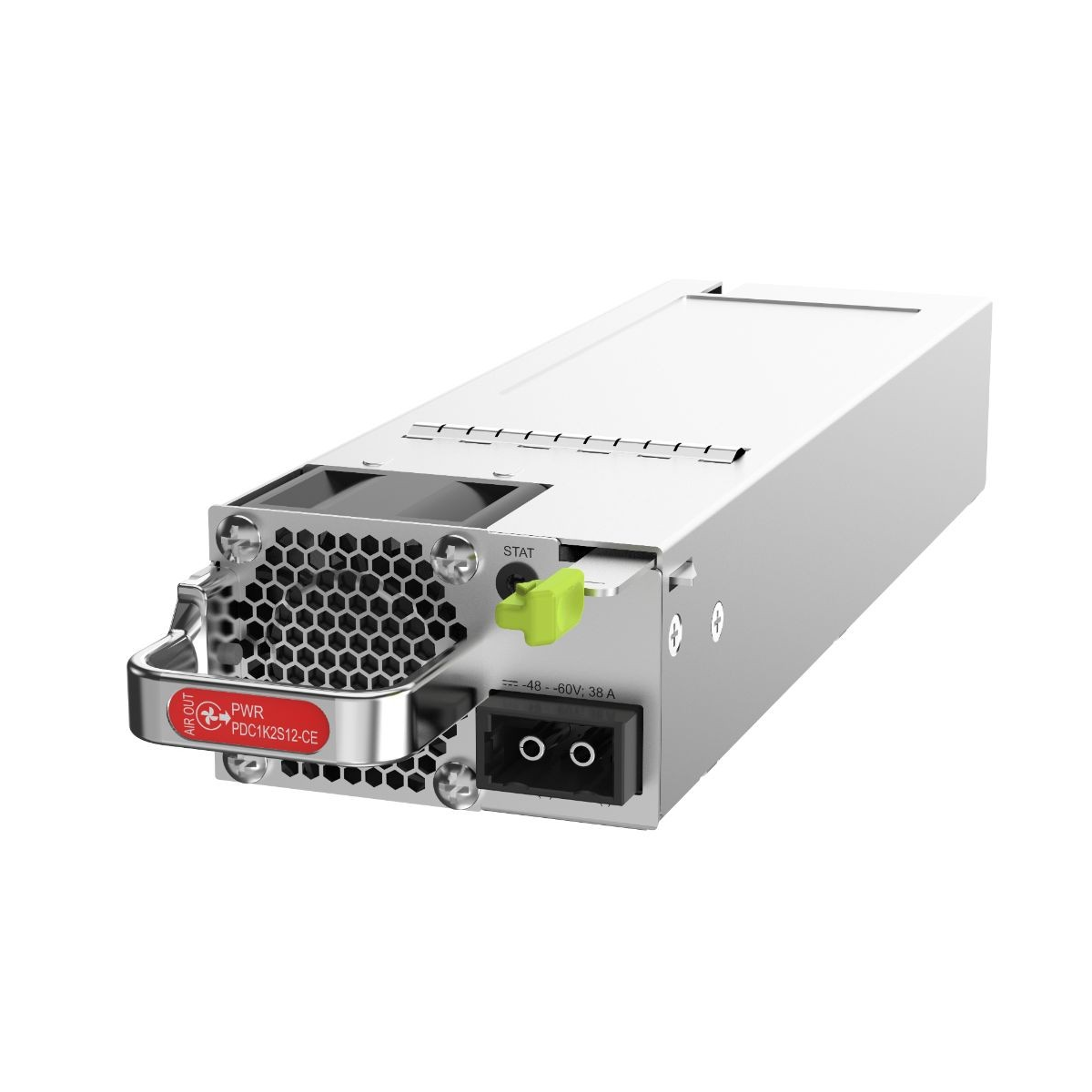

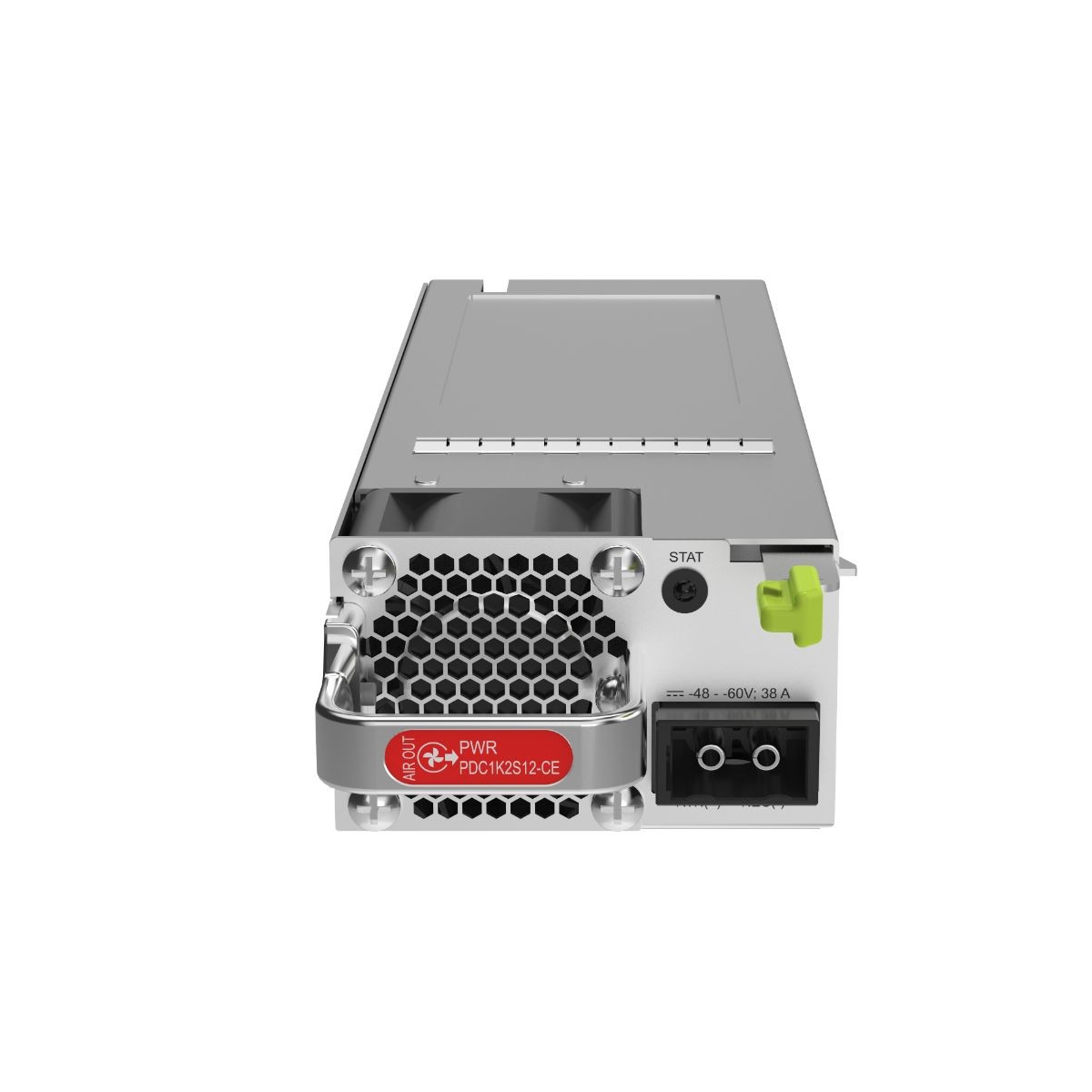

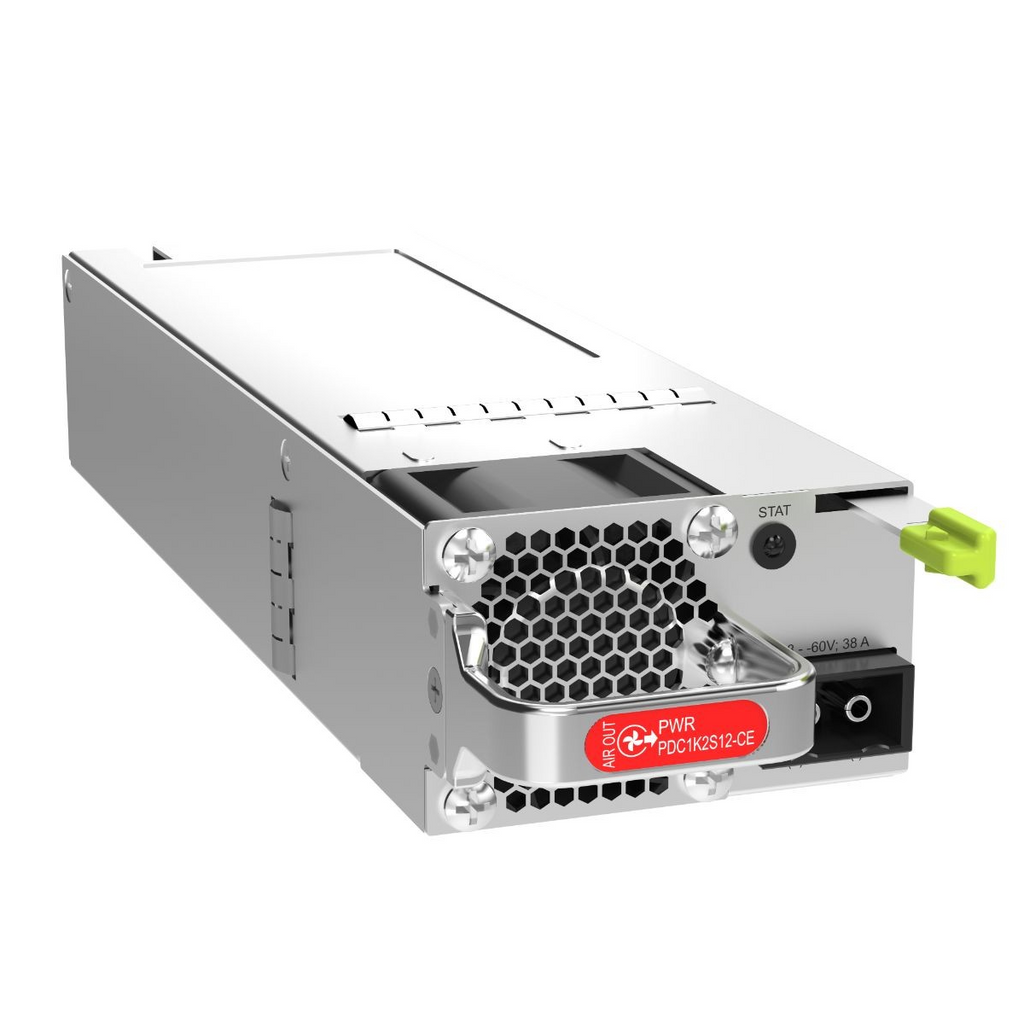

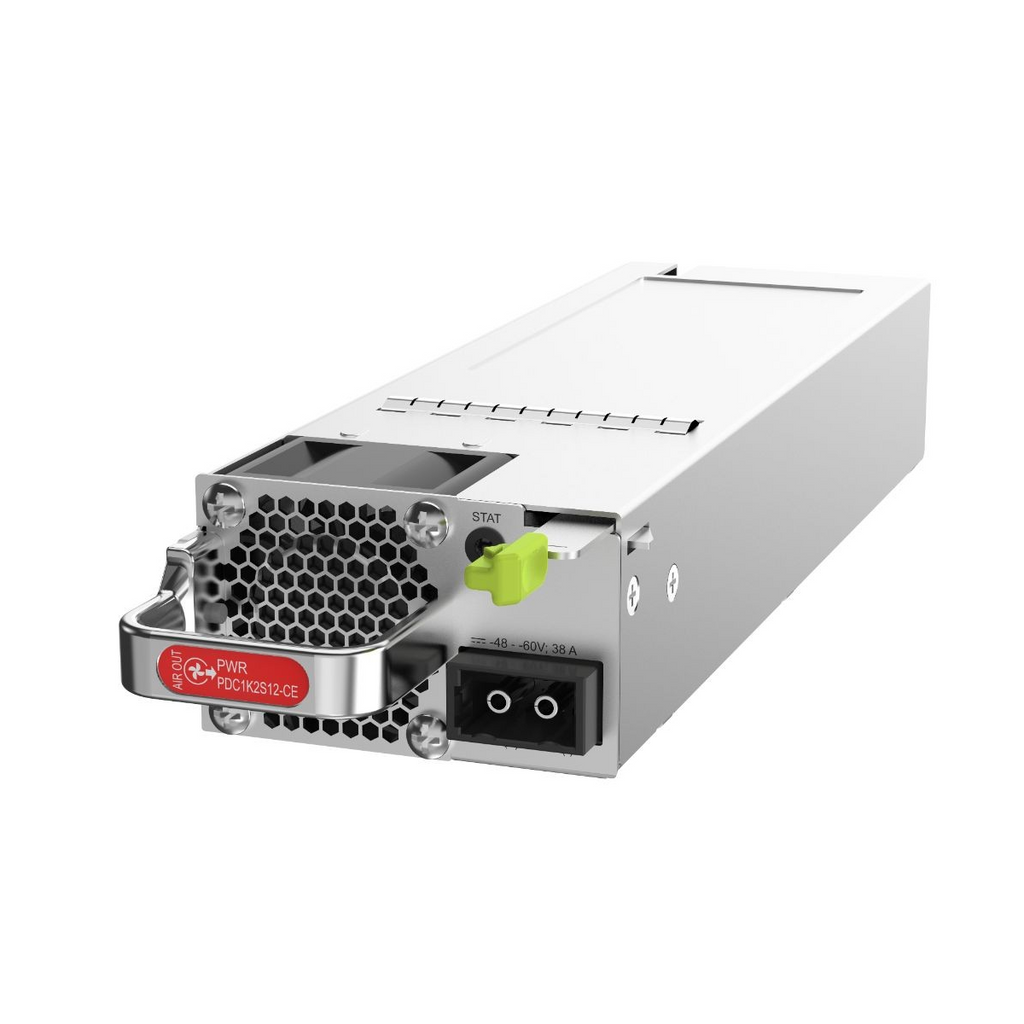

El PDC1K2S12-CE es un módulo de alimentación de CC de 1200W de Huawei, con una carcasa de 66 mm de ancho, flujo de aire de atrás hacia adelante y una salida de alimentación por el lado. Ofrece protección contra sobretensión, subtensión y sobretemperatura, además de ser compatible con voltajes de entrada de \(100-240VAC\) o \(240VDC\)
. Características principales:
Potencia:1200W
.Tipo de alimentación: CC
.Voltaje de entrada: 100–240VAC o 240VDC
.Flujo de aire: De atrás hacia adelante (Back to Front)
.Salida de aire: Por el panel lateral de la fuente de poder
.Dimensiones: 39.6mm x 66.0mm x 215.0mm
.Peso: 1kg.
Funciones y características del PDC1K2S12-CE
| Funciones y características |
Descripción |
| Protección contra subtensión de entrada |
Detiene la salida de energía y la restablece automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección contra sobretensión de entrada |
Detiene la salida de energía y la restablece automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección contra sobrecorriente de entrada |
Detiene la salida de energía y no la restablece automáticamente una vez que la corriente de entrada se vuelve normal. |
| Protección de limitación de corriente de salida |
Proporciona salida de forma intermitente y restaura automáticamente la salida normal después de que la corriente de salida cae dentro de un rango normal. |
| Protección contra sobretensión de salida |
Detiene la salida de forma intermitente y la restablece automáticamente después de que se elimina la condición de sobretensión. |
| Protección contra cortocircuitos de salida |
Proporciona salida de forma intermitente y restaura automáticamente la salida normal después de eliminar el cortocircuito de salida. |
| Protección contra sobretemperatura |
Cuando la temperatura del módulo de potencia alcanza un umbral preestablecido, el módulo de potencia detiene la salida de energía y la restaurará automáticamente después de que la temperatura vuelva al rango normal. |
| Disipación de calor |
La disipación de calor la proporciona el ventilador del módulo de potencia. |
| Intercambio en caliente |
El dispositivo cuenta con redundancia de módulos de alimentación. Es posible intercambiar un módulo de alimentación en caliente sin interrumpir su funcionamiento. |
Cuando un módulo de potencia entra en estado de protección contra sobretemperatura, tome medidas para reducir su temperatura. El módulo de potencia puede reanudar automáticamente la alimentación cuando su temperatura se normalice.
Especificaciones técnicas
Tabla 5-80 Especificaciones técnicas del PDC1K2S12-CE
| Artículo |
Especificación |
| Dimensiones sin embalaje (alto x ancho x profundidad) [mm (pulg.)] |
39,6 mm x 66,0 mm x 215 mm (1,56 pulg. x 2,6 pulg. x 8,46 pulg.) |
| Peso sin embalaje [kg(lb)] |
1,0 kg (2,2 libras) |
| Número de entradas |
1 |
| Tensión de entrada nominal [V] |
- +48 V CC
- -48 V CC a -60 V CC
|
| Rango de voltaje de entrada [V] |
- +40 V CC a +57 V CC
- -38,4 V CC a -72 V CC
|
| Corriente máxima de entrada [A] |
38 A |
| Tensión nominal de salida [V] |
12 V |
| Corriente de salida nominal [A] |
100 A |
| Potencia nominal de salida [W] |
1200 vatios |
| Modo de disipación de potencia |
Disipación de calor con ventilador |
| Intercambio en caliente |
Apoyado |
