Descripción

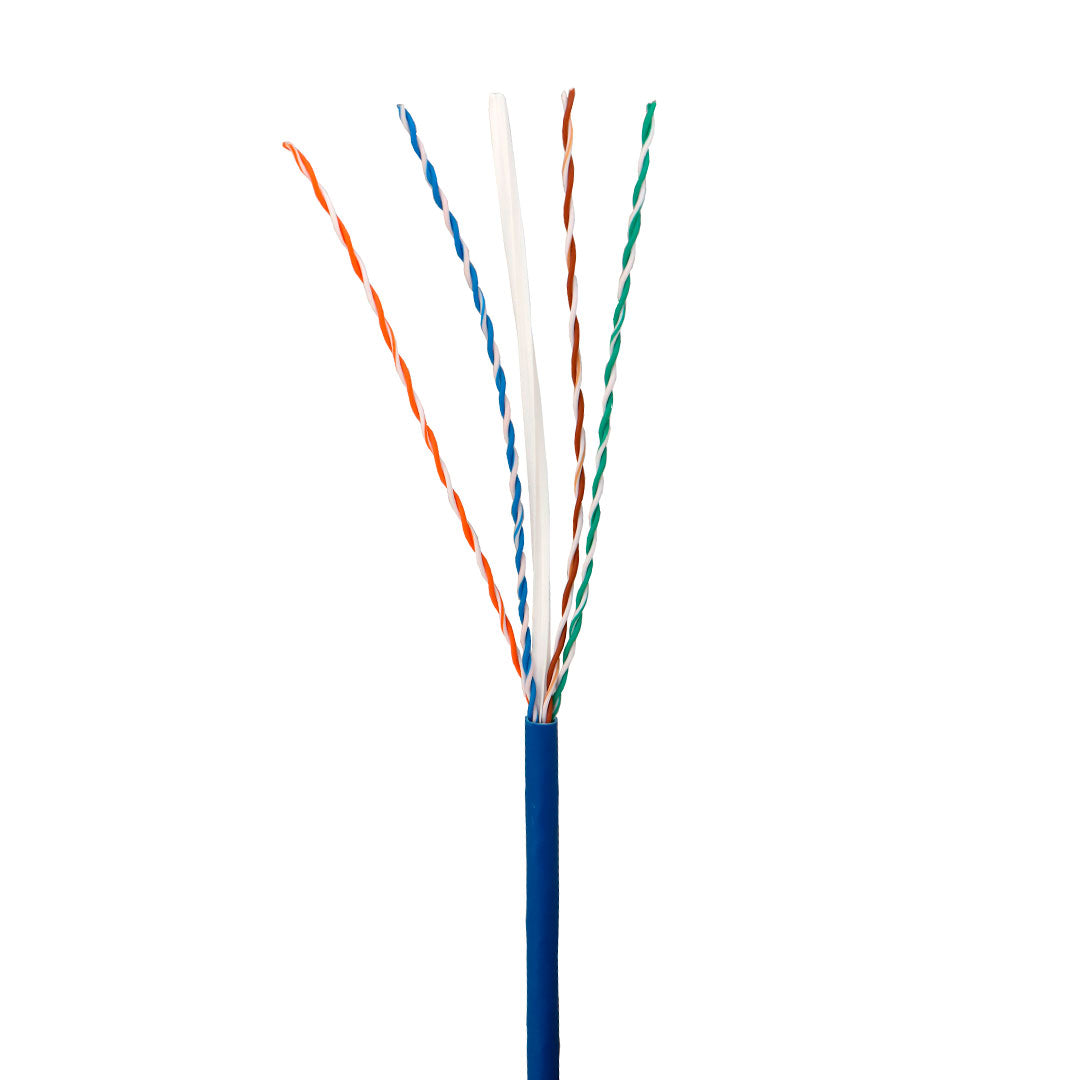

Este cable de categoría 6 U/UTP de 4 pares admite la transmisión de datos en un sistema de cableado estructurado.
Características del producto
- Categoría 6 U/UTP: para una velocidad de datos de hasta 1 Gigabit por segundo, cable sin blindaje
- Cable de 4 pares
- Materiales de bajo nivel de humo y sin halógenos que emiten humo limitado y nada de halógenos cuando se exponen a altas fuentes de calor.
- Euroclass Dca ofrece una reacción adecuada al fuego con una certificación de conformidad de un laboratorio independiente.
- Alimentación a través de Ethernet: aplicaciones 802.3 bt PoE++ compatibles según los estándares de instalación ISO/IEC 14763-2 (borrador final) y EN 50174-2: 2018
Recomendación / Restricción
- Cumple con las normas ISO/IEC 11801 y ANSI/TIA 568
Características técnicas
| Tipo de cable |
U/UTP |
| Dúplex |
No |
| Material conductor |
Cobre |
| Superficie del conductor |
Desnudo |
| Diámetro del conductor |
0,56 mm |
| Sección transversal nominal del conductor |
0,25 mm² |
| Tamaño AWG |
23 |
| Categoría de director |
Clase 1 = sólido |
| Número de núcleos |
8 |
| Número de elementos de trenzado |
4 |
| Elemento de trenzado |
Pares |
| Aislamiento del núcleo del material |
Otro |
| Especificación del aislamiento del núcleo |
Polietileno (PE) |
| Identificación de núcleos según HD 308 S2 |
No |
| Identificación del núcleo |
Color |
| Pantalla sobre elemento trenzado |
Ninguno |
| Varamiento |
Manojo |
| Pantalla sobre varamiento |
Ninguno |
| Cable longitudinal de bloqueo de agua |
No |
| Cable radial de bloqueo de agua |
Sí |
| Adecuado para instalación subterránea. |
No |
| Tipo de instalación subterránea homologada |
Otro |
| Funda protectora |
Ninguno |
| Material de la cubierta exterior |
Otro |
| Especificación del material de la cubierta exterior |
Polietileno (PE) |
| Vaina exterior de color |
Azul |
| Blindaje/refuerzo |
Ninguno |
| Geometría del cable |
Redondo |
| Retardante de llama según IEC 60332-1-2 |
Sí |
| Retardante de llama según IEC 60332-3-21 (Cat AF/R) |
No |
| Retardante de llama según IEC 60332-3-22 (Cat A) |
No |
| Retardante de llama según IEC 60332-3-23 (Cat B) |
No |
| Retardante de llama según IEC 60332-3-24 (Cat C) |
No |
| Retardante de llama según IEC 60332-3-25 (Cat D) |
No |
| Baja emisión de humos según EN IEC 61034-2 |
Sí |
| Libre de halógenos según EN IEC 60754-1 |
Sí |
| Libre de halógenos según EN IEC 60754-2 |
Sí |
| Libre de halógenos según EN IEC 60754-3 |
No |
| Reacción al fuego según EN 13501-6: Clase |
Dca |
| Reacción al fuego según EN 13501-6: Producción de humo |
s2 |
| Reacción al fuego según EN 13501-6: Gotitas/partículas inflamables |
d2 |
| Reacción al fuego según EN 13501-6: Acidez |
a1 |
| Integridad del circuito según IEC 60331-23 |
No |
| Resistente al aceite según EN IEC 60811-404 |
No |
| Diámetro exterior aprox. |
6,2 milímetros |
| Radio de curvatura mínimo permitido, aplicación móvil con guía forzada |
50 milímetros |
| Radio de curvatura mínimo permitido, aplicación móvil/movimiento libre |
25 milímetros |
| Temperatura exterior del cable permitida durante el montaje/manipulación |
0-50 °C |
| Temperatura exterior permitida del cable después del montaje sin vibración |
-20-60 °C |
| Categoría |
6 |
| Valor NVP |
66 % |
| Resistente a los rayos UV |
No |
| Certificado para aplicación a bordo |
No |
| Adecuado como cable telefónico. |
Sí |
| Adecuado como cable de datos de computadora. |
Sí |
| Adecuado como cable de señalización. |
No |
| Adecuado para usar como cable de alarma de seguridad. |
No |
| Cable de drenaje |
No |
| Con cordón de apertura |
No |
| Ancho del cable aprox. |
5,8 milímetros |
| Altura del cable aprox. |
5,8 milímetros |
| Peso |
43 kg/km |
| Impedancia característica |
100 ohmios |
| Compatible con Grade2TV según XP-C 90-483 |
No |
| Compatible con Grade3TV según XP-C 90-483 |
No |
| Temperatura de almacenamiento |
-20-60 °C |
| Número RAL |
5015 |
