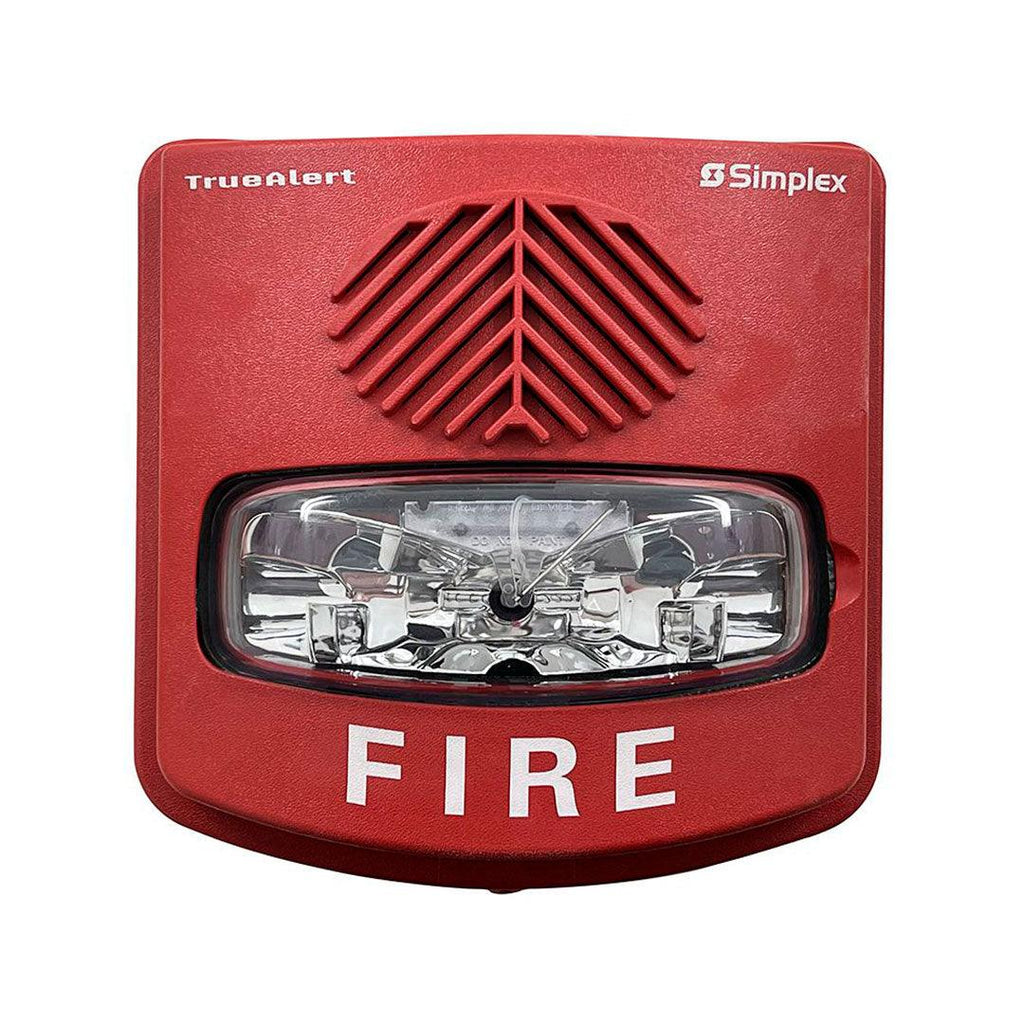

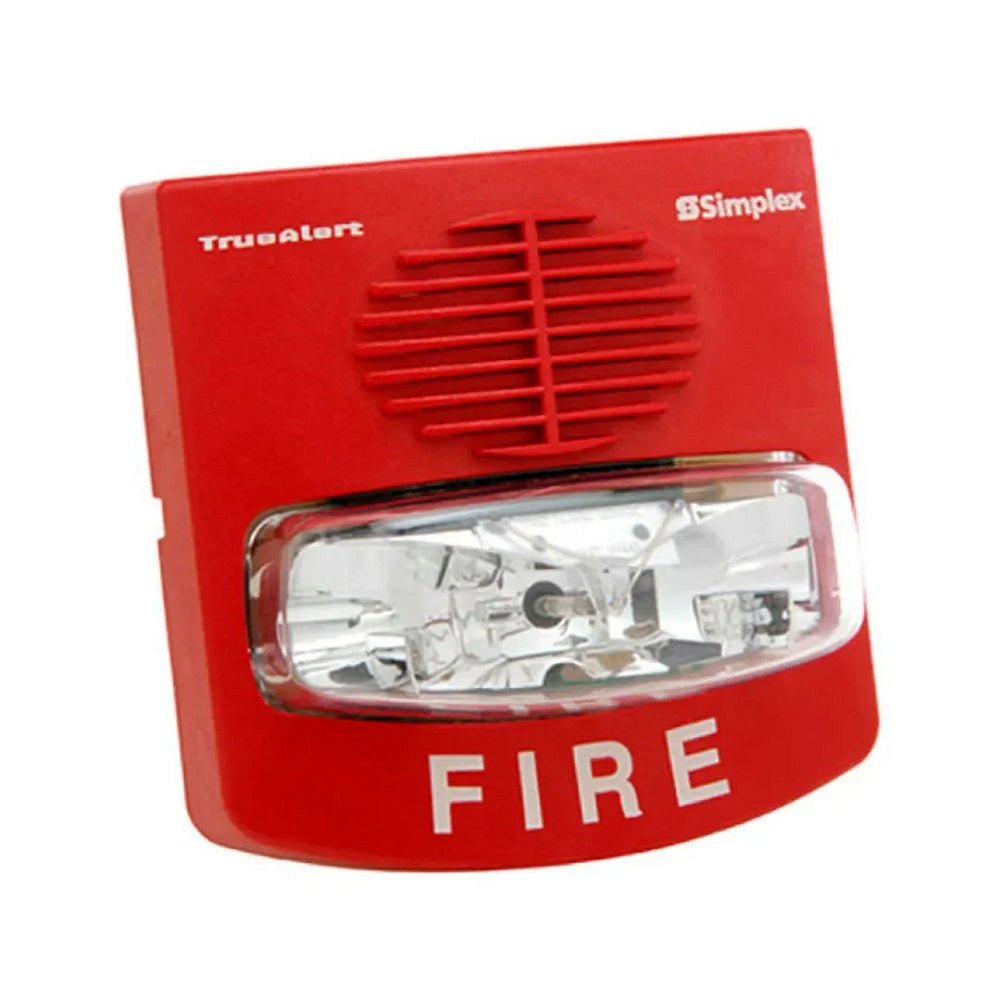

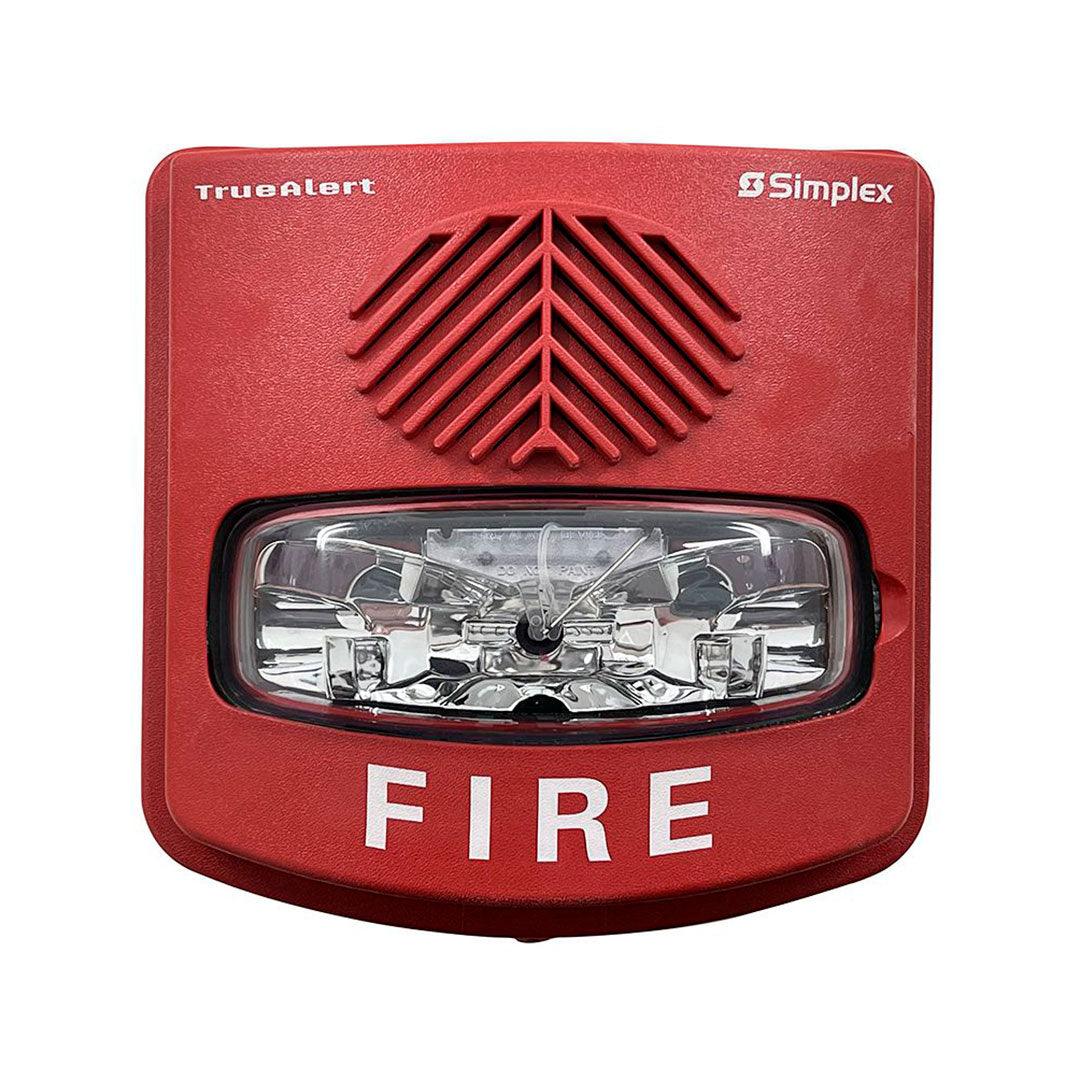

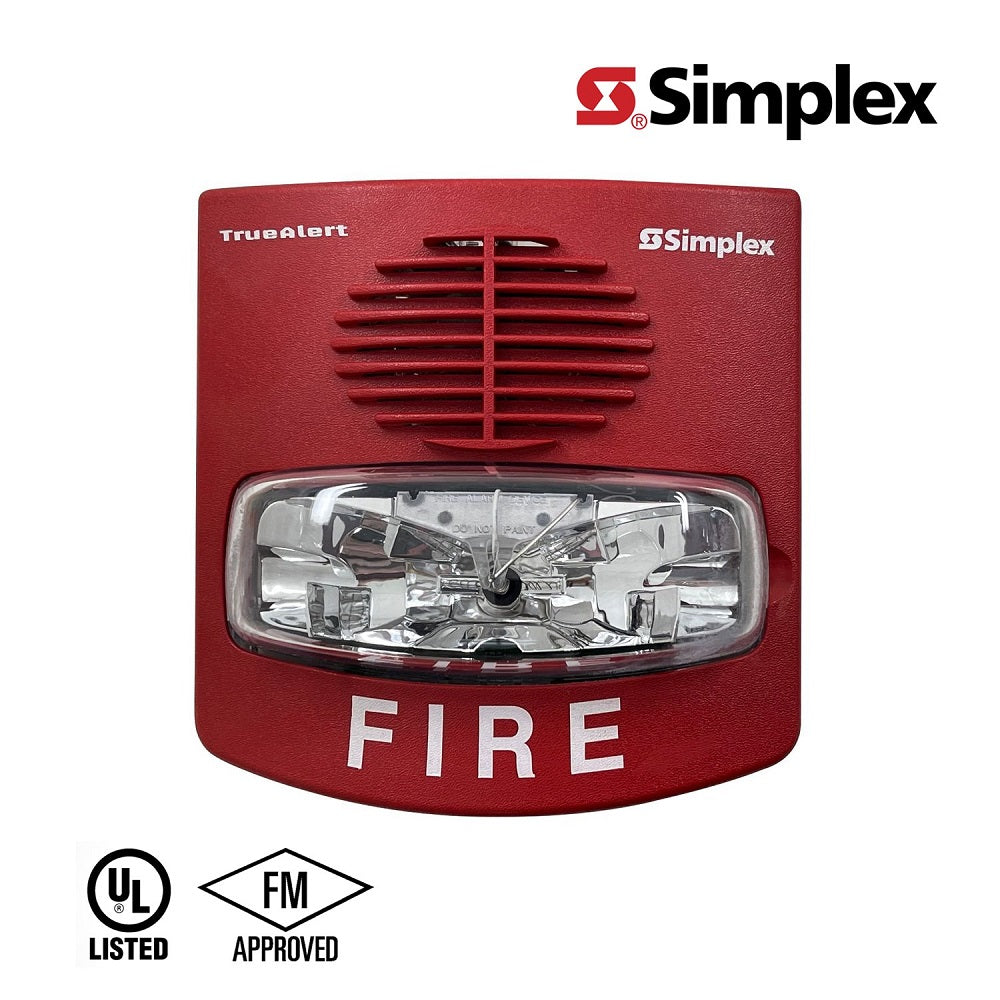

Los dispositivos direccionables a prueba de intemperie True Alert ES 49AV-WRFO brindan notificaciones visibles y audibles/visibles para aplicaciones en interiores y exteriores, temperatura extendida y humedad extendida. Se direccionan individualmente y reciben señales de alimentación, supervisión y control desde un panel de control de alarma contra incendios Simplex que proporciona circuitos de línea de señalización (SLC) IDNAC.
ESPECIFICACIONES
| Rango de voltaje de funcionamiento típico |
23 VDC a 31 VDC, aplicación especial |
| Requisitos de supervisión |
1 unidad de carga (= 0,8 mA de corriente del panel de control) |
| Carga de IDNAC SLC |
Máximo de 127 direcciones por SLC, 139 unidades de carga |
| Rango de temperatura |
Clasificación de listado UL 1971 |
32° a 120° F (0° a 49° C); Configuración de 15 o 75 cd |
| Clasificación de listado UL 1638 |
-31 °F a 150 °F (-35 °C a 66 °C); Configuración de cd WP75 o WP185 |
| Rango de humedad |
Clasificación de listado UL 1971 |
10 % a 93 %, a 100 °F (38 °C) |
| Clasificación de listado UL 1638 |
hasta 98%, a 104 °F (40 °C) |
| Especificaciones de cableado de IDNAC SLC (consulte las instrucciones de instalación del panel de control para obtener más información) |
UTP, se recomienda par trenzado sin blindaje |
| Longitud máxima de cable permitida con “T-Taps” para cableado Clase B por SLC = 10,000 pies (3048 m) |
| Longitud máxima del cable a cualquier aparato = 4000 pies (1219 m) |
| Conexiones |
Bloques de terminales para 18 AWG a 12 AWG (0,82 mm2 a 3,31 mm2); dos hilos por terminal para cableado de entrada/salida |
